듀플렉스 패키지 시스템
● 모델명 : WD-200/400/700/1100/1350/2000
 |
 |
● WD 규격생산제품
| 제품명 |
A(mm) 상원지름 |
B(mm) 높이 |
C(mm) 하원지름 |
D(mm) 흡입구 |
물량(ℓ) |
배관(Ø) 토출배관 |
|
WD-200 |
640 |
710 |
600 |
560 |
200 |
50 |
|
WD-400 |
840 |
800 |
800 |
650 |
400 |
선택 |
|
WD-700 |
1040 |
900 |
1000 |
750 |
700 |
|
|
WD-1100 |
1240 |
1000 |
1200 |
850 |
1100 |
|
|
WD-1350 |
1240 |
1200 |
1200 |
1050 |
1350 |
|
|
WD-2000 |
1640 |
1000 |
1600 |
850 |
2000 |
※ 별사이즈는 주문제작 가능

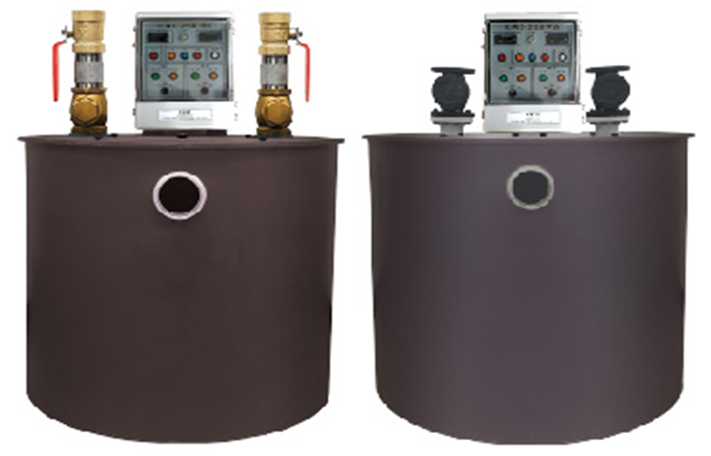

50A 배관 80A 배관
● 특징
지하 집수정, 기계실, 피트층 공간에 설치후 사용합니다. 건물 지하층에
설치하며 대량의 오수/배수 배출을 위한 패키지시스템 점검구 외에는 연결부가 없는
일체형으로 냄새, 벌레, 소음을 차단합니다.
물량의 집적 정도에 따라 펌프 작동 대수가 정해지며 많은 양의 배수가 필요하면
2대의 펌프가 동시에 배출 하므로 상가, 빌딩, 헬스장등 대용량 배수가 필요한 곳에
설치하는 제품입니다. 불특정 상황으로 펌프 과부하시 트립과 동시에 펌프를 보호하며
경보음이 울리므로 즉시 대처할수 있습니다.
● 제품구성
* 윌로펌프(선택사항)*2 * 배전판(순차운전, 동시운전, 경보벨)*1
* 탱크 FRP재질*1 * 수위조절기 센서*3 * 50ø동체크*2 * 50ø동밸브*2
● 관리방법
음식물의 기름이 다량 유입되면 엉겨붙어 자동센서가 작동이 않되 토출이
안될수 있으며 이물질제거 및 관리가 필요합니다.
고장의 원인이 됩니다.
● 시공시 참고사항
1. 반입구가(방화문, 집수정)좁아 반입이 안될 경우 분리형으로 설치 됩니다.
확인 하십시오.(분리형 설치시 용접비 추가됩니다.)
2. 배관의 흡입은 100ø, 토출은 50ø, 80ø입니다.
3. 흡입배관은 50ø, 80ø, 100ø추가배관 설치가능.
4. 상부의 손잡비부분 뚜껑이 점검구이며 점검구 옆에 50ø동체크배관은
토출구이고 구멍하나는 50ø통기관(공기구멍)입니다.
- 점검구와 통기관(공기구멍)은 막으면 안됩니다.
5. 토출배관 50ø 기본사양0.5마력 6M일때 130lpm (담당자와 상담 후 선택)
- 성능곡선을 보시고 양정이 적합한지 참고하시기 바랍니다.
- 배관설치시 꺾이는 부분이 가능하면 적은 것이 좋습니다. 한번 꺾일때마다
양정은 감소됩니다.
-배수패키지 참고도--------------------------
● 관리방법
- 생리대, 팬티, 물티슈, 볼펜, 병뚜껑..등이 들어가지 않도록 주의하십시오,
- 음식물의 기름이 다량 유입되면 엉겨붙어 자동센서가 작동이 않되 토출이
안될수 있으며 기름기 제거가 필요합니다.
고장의 원인이 됩니다.
