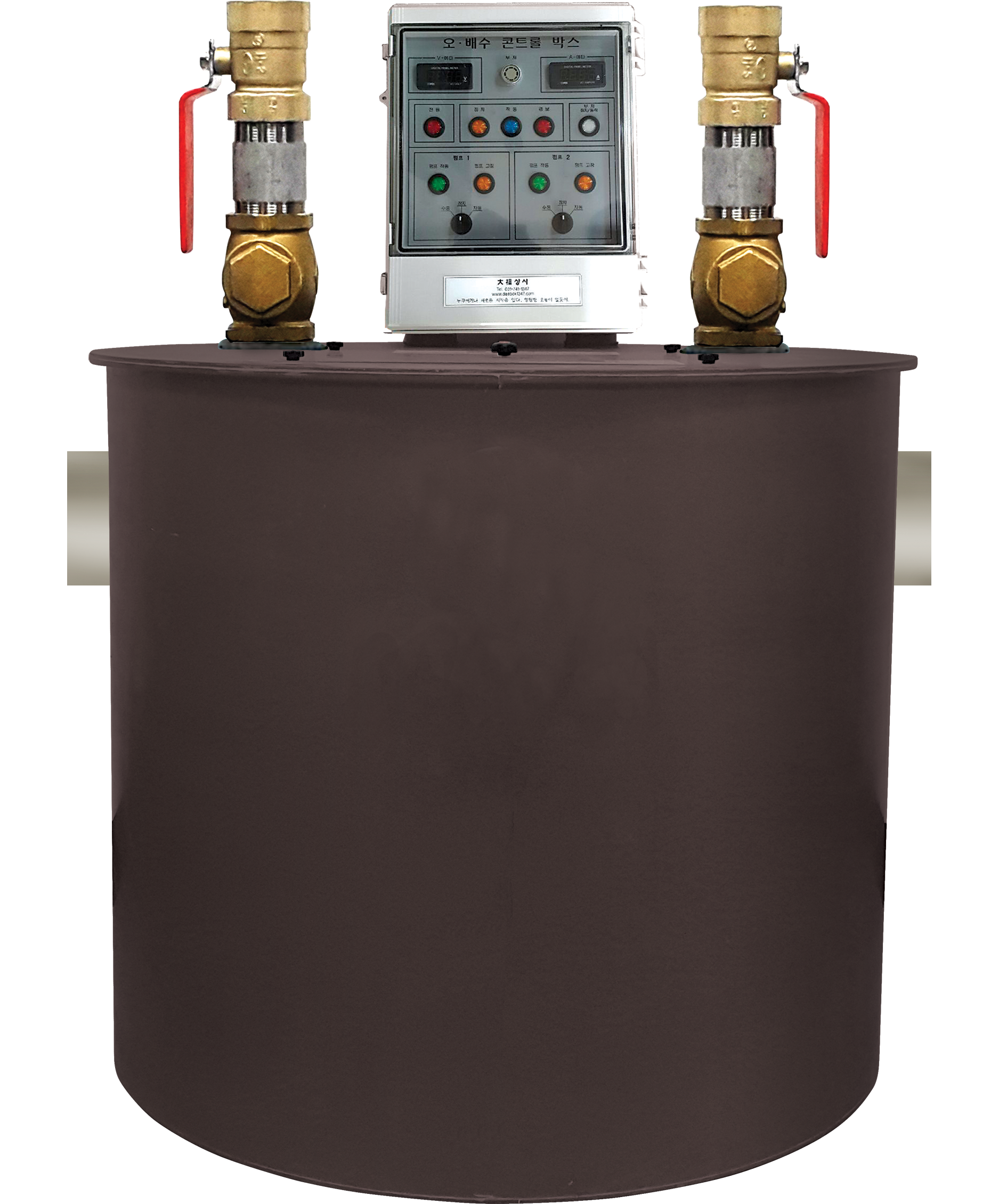

■심플렉스 오●배수 분리형 시스템      ○○○○○○심플렉스 패키지▶▶



● 모델명 : WD-400/700/1100/1350





● WD 규격생산제품















       * 별사이즈는 주문제작 가능합니다.



● 특징

      작은 공간을 차지하면 오수/배수를 분리하여 효율적공간을 사용할수 있습니다.

      불특정 상황으로 펌프 과부하시 트립과 동시에 펌프를 보호하며 경보음이 울리

      므로 즉시 대처할수 있습니다.





● 제품구성

      * 윌로펌프(선택사항)*2      * 배전판(과부하시 트립, 경보음)*1

      * 탱크 FRP재질*1      * 수위조절기 센서*4      * 50ø동체크*2      * 50ø동밸브*2



● 시공시 참고사항

     1. 반입구가(방화문, 집수정)좁아 반입이 안될 경우 분리형으로 설치 됩니다.

        확인 하십시오.(분리형 설치시 용접비 추가됩니다.)

     2. 배관의 흡입은 100ø, 토출은 50ø, 80ø입니다.

     3. 흡입배관은 50ø, 100ø추가배관 설치가능.

     4. 상부의 손잡비부분 뚜껑이 점검구이며 점검구 옆에 50ø동체크배관은

        토출구이고 구멍하나는 50ø통기관(공기구멍)입니다.

        - 점검구와 통기관(공기구멍)은 막으면 안됩니다.

     5. 토출배관 50ø 기본사양0.5마력 6M일때 130lpm (담당자와 상담 후 선택)

       - 성능곡선을 보시고 양정이 적합한지 참고하시기 바랍니다.

       - 배관설치시 꺾이는 부분이 가능하면 적은 것이 좋습니다. 한번 꺾일때마다

         양정은 감소됩니다.







      -배수패키지 참고도-







● 관리방법

     - 생리대, 팬티, 물티슈, 볼펜, 병뚜껑..등이 들어가지 않도록 주의하십시오,

     - 음식물의 기름이 다량 유입되면 엉겨붙어 자동센서가 작동이 않되 토출이

       안될수 있으며 기름기 제거가 필요합니다.

      고장의 원인이 됩니다.
