● 모델명 : WD-100
 |
 |

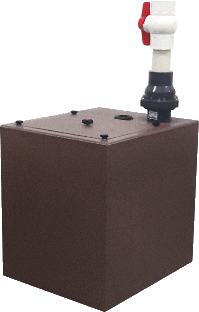

● WD-100 팩키지 시스템

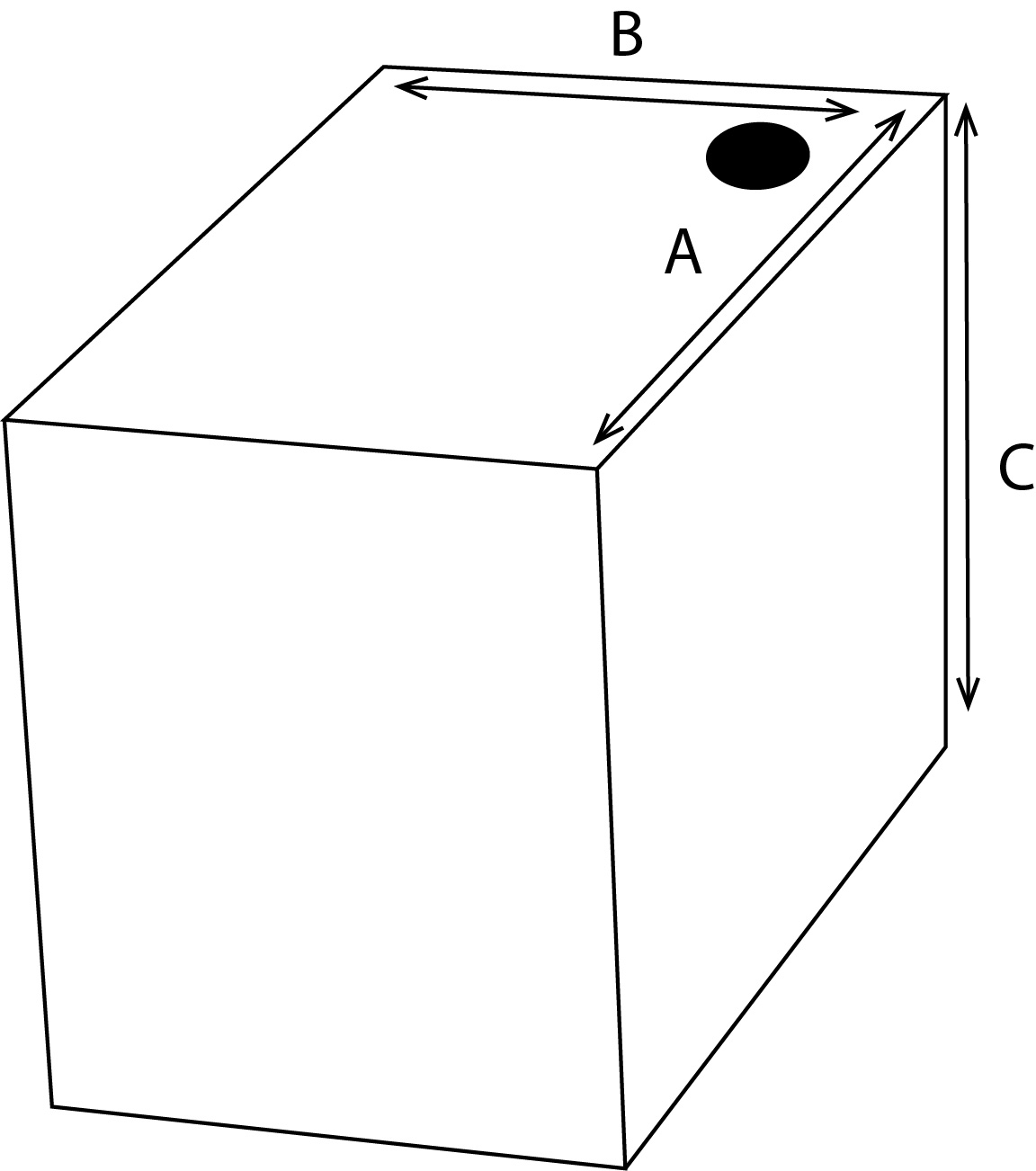

| 제품명 |
A 세로 |
B 가로 |
C 높이 |
토출구(Ø) | 펌프 | 작동용량(Ø) | 탱크용량 |
|---|---|---|---|---|---|---|---|
| WD-100 | 500 | 420 | 500 | 50 | 0.5마력 | 65ℓ | 100ℓ |
● 특징
* 자연배수가 불가능한 오수/배수시설 싱크대, 소변기, 세면기, 집수정..등에 연결사용.
* 점검 및 보수가 간편함.
* 경보음이 울리므로 즉각 조치 가능함.
* 밀폐형 탱크로 냄새 와 벌레가 생기지 않음.
* 탱크 FRP재질
● 제품구성
* 윌로펌프 1/2마력*1 * 탱크 FRP재질*1 * 경보부져*1
* 수위조절기 센서*1 * 50øPVC체크*1 * 50øPVC 볼 밸브
● 시공시 참고사항
1. 배관의 흡입은 50ø, 100ø, 토출은 50ø입니다.
2. 흡입배관은 50ø, 100ø추가배관 설치가능.
3. 상부의 큰 뚜껑이 점검구이며 점검구 옆에 50øPVC배관은 토출구이고 구멍하나 는 50ø통기관
(공기구멍)입니다.
- 점검구와 통기관(공기구멍)은 막으면 안됩니다.
4. 토출배관 50ø 수직6M일때 130lpm(최대양정 9M)

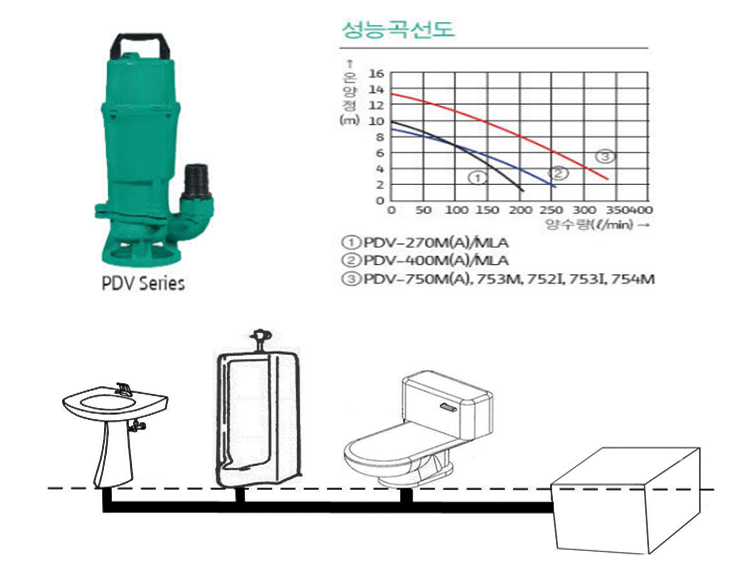

- 성능곡선을 보시고 양정이 적합한지 참고하시기 바랍니다.
- 배관설치시 꺾이는 부분이 가능하면 적은 것이 좋습니다. 한번 꺾일때마다
양정은 감소됩니다.
● 관리방법
음식물의 기름이 다량 유입되면 엉겨붙어 자동센서가 작동이 않되 토출이
안될수 있으며 기름기 제거가 필요합니다.
